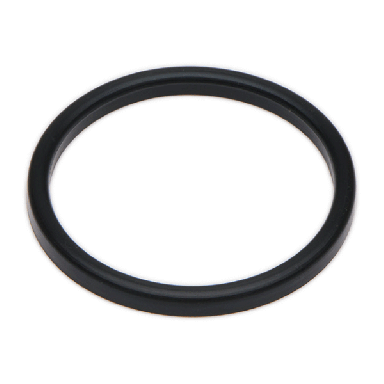

    DS Union Gaskets


    DS Union Gaskets
    Description

    ACL DS Union Gaskets are manufactured for use with DS hygienic fittings in Food & Beverage and Dairy process systems. Available in a full range of elastomer and polymer materials, all gaskets are FDA approved as a minimum requirement with USP Class VI available on request.

    Specifications
    • FDA approved as minimum; USP Class VI available
    • Supplied lipped as standard

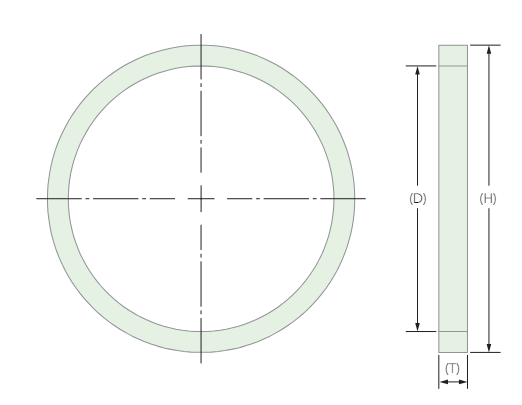

    Dimensional Image
    Features
    • Manufactured for use with DS union fittings
    • Available in EPDM, Silicone, Viton, PTFE and other materials
    • FDA approved as standard; USP Class VI available
    • Supplied lipped as standard for ease of assembly
    • Full range of common sizes in stock
    Materials
    • Elastomers: EPDM, Silicone, Viton
    • Polymers: PTFE, PEEK, TFM
    • Envelope: Polymer body with elastomer inner
    Data Center
    ACL products deliver strength, scalability, and long-term performance to meet the growing demands of advanced cooling and mechanical systems. Modular and configurable, our components support evolving data center layouts. Visit idealtridongroup.com/datacenters to explore ITG's full range of solutions. Use the contact form to reach our sales and engineering teams for product information, technical support, or a project quote.
    DS Fittings / DS Union Gaskets
    Spanner Spanner DS Fittings DS Fittings SMS Fittings SMS Fittings DIN Fittings DIN Fittings RJT Fittings RJT Fittings IDF Fittings IDF Fittings
    DS Union Gaskets DS Union Gaskets
    DS Male DS Male DS Liners DS Liners DS Nuts DS Nuts DS Blanks DS Blanks DS Blind Nuts, with Chain DS Blind Nuts, with Chain
    Total: 18
    Industry
    PART#    		 Product
    Name    		 Standard Type Material Grade Size (in) Size (DIN) ID (mm) ID (in) OD (mm) OD (in) Face (mm) Face (in) Weight
    GUDS025EK
    		DS Union (1") | Gasket | EPDM DS Gasket EPDM 1" 0.98" 32 1.26" 0.100000
    dimensional image
    View Page → DS Union (1") | Gasket | EPDM GTIN:  840384332478 Legacy Part Number DK:  PEDS0100 Dimensional Image Key:
    • OD (H) mm:   32
    • ID (D) mm:   25
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   1.26"
    • Thickness (T) in:   0.18"
    • OD (H) in:   1.26
    • ID (D) in:   0.98"
    • ID mm:   25
    GUDS038EK
    		DS Union (1 1/2") | Gasket | EPDM DS Gasket EPDM 1 1/2" 1.5" 47 1.85" 0.050000
    dimensional image
    View Page → DS Union (1 1/2") | Gasket | EPDM GTIN:  840384332515 Legacy Part Number DK:  PEDS0150 Dimensional Image Key:
    • OD (H) mm:   47
    • ID (D) mm:   38
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   1.85"
    • Thickness (T) in:   0.18"
    • OD (H) in:   1.85
    • ID (D) in:   1.5"
    • ID mm:   38
    GUDS051EK
    		DS Union (2") | Gasket | EPDM DS Gasket EPDM 2" 2.01" 59 2.32" 0.120000
    dimensional image
    View Page → DS Union (2") | Gasket | EPDM GTIN:  840384332553 Legacy Part Number DK:  PEDS0200 Dimensional Image Key:
    • OD (H) mm:   59
    • ID (D) mm:   51
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   2.32"
    • Thickness (T) in:   0.18"
    • OD (H) in:   2.32
    • ID (D) in:   2.01"
    • ID mm:   51
    GUDS063EK
    		DS Union (2 1/2") | Gasket | EPDM DS Gasket EPDM 2 1/2" 2.5" 74 2.91" 0.150000
    dimensional image
    View Page → DS Union (2 1/2") | Gasket | EPDM GTIN:  840384332607 Legacy Part Number DK:  PEDS0250 Dimensional Image Key:
    • OD (H) mm:   74
    • ID (D) mm:   63.5
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   2.91"
    • Thickness (T) in:   0.18"
    • OD (H) in:   2.91
    • ID (D) in:   2.5"
    • ID mm:   63.5
    GUDS076EK
    		DS Union (3") | Gasket | EPDM DS Gasket EPDM 3" 3" 88 3.46" 0.170000
    dimensional image
    View Page → DS Union (3") | Gasket | EPDM GTIN:  840384332638 Legacy Part Number DK:  PEDS0300 Dimensional Image Key:
    • OD (H) mm:   88
    • ID (D) mm:   76.1
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   3.46"
    • Thickness (T) in:   0.18"
    • OD (H) in:   3.46
    • ID (D) in:   3"
    • ID mm:   76.1
    GUDS101EK
    		DS Union (4") | Gasket | EPDM DS Gasket EPDM 4" 4" 112 4.41" 0.200000
    dimensional image
    View Page → DS Union (4") | Gasket | EPDM GTIN:  840384332676 Legacy Part Number DK:  PEDS0400 Dimensional Image Key:
    • OD (H) mm:   112
    • ID (D) mm:   101.6
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   4.41"
    • Thickness (T) in:   0.18"
    • OD (H) in:   4.41
    • ID (D) in:   4"
    • ID mm:   101.6
    GUDS025NT
    		DS Union (1") | Gasket | Nitrile (NBR) DS Gasket Nitrile (NBR) 1" 0.98" 32 1.26" 0.100000
    dimensional image
    View Page → DS Union (1") | Gasket | Nitrile (NBR) GTIN:  840384332485 Legacy Part Number DK:  PNDS0100 Dimensional Image Key:
    • OD (H) mm:   32
    • ID (D) mm:   25
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   1.26"
    • Thickness (T) in:   0.18"
    • OD (H) in:   1.26
    • ID (D) in:   0.98"
    • ID mm:   25
    GUDS038NT
    		DS Union (1 1/2") | Gasket | Nitrile (NBR) DS Gasket Nitrile (NBR) 1 1/2" 1.5" 47 1.85" 0.050000
    dimensional image
    View Page → DS Union (1 1/2") | Gasket | Nitrile (NBR) GTIN:  840384332522 Legacy Part Number DK:  PNDS0150 Dimensional Image Key:
    • OD (H) mm:   47
    • ID (D) mm:   38
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   1.85"
    • Thickness (T) in:   0.18"
    • OD (H) in:   1.85
    • ID (D) in:   1.5"
    • ID mm:   38
    GUDS051NT
    		DS Union (2") | Gasket | Nitrile (NBR) DS Gasket Nitrile (NBR) 2" 2.01" 59 2.32" 0.120000
    dimensional image
    View Page → DS Union (2") | Gasket | Nitrile (NBR) GTIN:  840384332560 Legacy Part Number DK:  PNDS0200 Dimensional Image Key:
    • OD (H) mm:   59
    • ID (D) mm:   51
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   2.32"
    • Thickness (T) in:   0.18"
    • OD (H) in:   2.32
    • ID (D) in:   2.01"
    • ID mm:   51
    GUDS063NT
    		DS Union (2 1/2") | Gasket | Nitrile (NBR) DS Gasket Nitrile (NBR) 2 1/2" 2.5" 74 2.91" 0.150000
    dimensional image
    View Page → DS Union (2 1/2") | Gasket | Nitrile (NBR) GTIN:  840384332614 Legacy Part Number DK:  PNDS0250 Dimensional Image Key:
    • OD (H) mm:   74
    • ID (D) mm:   63.5
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   2.91"
    • Thickness (T) in:   0.18"
    • OD (H) in:   2.91
    • ID (D) in:   2.5"
    • ID mm:   63.5
    GUDS076NT
    		DS Union (3") | Gasket | Nitrile (NBR) DS Gasket Nitrile (NBR) 3" 3" 88 3.46" 0.170000
    dimensional image
    View Page → DS Union (3") | Gasket | Nitrile (NBR) GTIN:  840384332645 Legacy Part Number DK:  PNDS0300 Dimensional Image Key:
    • OD (H) mm:   88
    • ID (D) mm:   76.1
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   3.46"
    • Thickness (T) in:   0.18"
    • OD (H) in:   3.46
    • ID (D) in:   3"
    • ID mm:   76.1
    GUDS101NT
    		DS Union (4") | Gasket | Nitrile (NBR) DS Gasket Nitrile (NBR) 4" 4" 112 4.41" 0.200000
    dimensional image
    View Page → DS Union (4") | Gasket | Nitrile (NBR) GTIN:  840384332683 Legacy Part Number DK:  PNDS0400 Dimensional Image Key:
    • OD (H) mm:   112
    • ID (D) mm:   101.6
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   4.41"
    • Thickness (T) in:   0.18"
    • OD (H) in:   4.41
    • ID (D) in:   4"
    • ID mm:   101.6
    GUDS025VB
    		DS Union (1") | Gasket | Viton (FKM) DS Gasket Viton (FKM) 1" 0.98" 32 1.26" 0.100000
    dimensional image
    View Page → DS Union (1") | Gasket | Viton (FKM) GTIN:  840384332508 Legacy Part Number DK:  PVDS0100 Dimensional Image Key:
    • OD (H) mm:   32
    • ID (D) mm:   25
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   1.26"
    • Thickness (T) in:   0.18"
    • OD (H) in:   1.26
    • ID (D) in:   0.98"
    • ID mm:   25
    GUDS038VB
    		DS Union (1 1/2") | Gasket | Viton (FKM) DS Gasket Viton (FKM) 1 1/2" 1.5" 47 1.85" 0.050000
    dimensional image
    View Page → DS Union (1 1/2") | Gasket | Viton (FKM) GTIN:  840384332546 Legacy Part Number DK:  PVDS0150 Dimensional Image Key:
    • OD (H) mm:   47
    • ID (D) mm:   38
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   1.85"
    • Thickness (T) in:   0.18"
    • OD (H) in:   1.85
    • ID (D) in:   1.5"
    • ID mm:   38
    GUDS051VB
    		DS Union (2") | Gasket | Viton (FKM) DS Gasket Viton (FKM) 2" 2.01" 59 2.32" 0.120000
    dimensional image
    View Page → DS Union (2") | Gasket | Viton (FKM) GTIN:  840384332584 Legacy Part Number DK:  PVDS0200 Dimensional Image Key:
    • OD (H) mm:   59
    • ID (D) mm:   51
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   2.32"
    • Thickness (T) in:   0.18"
    • OD (H) in:   2.32
    • ID (D) in:   2.01"
    • ID mm:   51
    GUDS063VB
    		DS Union (2 1/2") | Gasket | Viton (FKM) DS Gasket Viton (FKM) 2 1/2" 2.5" 74 2.91" 0.150000
    dimensional image
    View Page → DS Union (2 1/2") | Gasket | Viton (FKM) GTIN:  840384332621 Legacy Part Number DK:  PVDS0250 Dimensional Image Key:
    • OD (H) mm:   74
    • ID (D) mm:   63.5
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   2.91"
    • Thickness (T) in:   0.18"
    • OD (H) in:   2.91
    • ID (D) in:   2.5"
    • ID mm:   63.5
    GUDS076VB
    		DS Union (3") | Gasket | Viton (FKM) DS Gasket Viton (FKM) 3" 3" 88 3.46" 0.170000
    dimensional image
    View Page → DS Union (3") | Gasket | Viton (FKM) GTIN:  840384332669 Legacy Part Number DK:  PVDS0300 Dimensional Image Key:
    • OD (H) mm:   88
    • ID (D) mm:   76.1
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   3.46"
    • Thickness (T) in:   0.18"
    • OD (H) in:   3.46
    • ID (D) in:   3"
    • ID mm:   76.1
    GUDS101VB
    		DS Union (4") | Gasket | Viton (FKM) DS Gasket Viton (FKM) 4" 4" 112 4.41" 0.200000
    dimensional image
    View Page → DS Union (4") | Gasket | Viton (FKM) GTIN:  840384332706 Legacy Part Number DK:  PVDS0400 Dimensional Image Key:
    • OD (H) mm:   112
    • ID (D) mm:   101.6
    • Thickness (T) mm:   4.5
    • OD 2 (H) in:   4.41"
    • Thickness (T) in:   0.18"
    • OD (H) in:   4.41
    • ID (D) in:   4"
    • ID mm:   101.6
